結構

　　赫維特(HEAVTE) 導軌為重型載荷設計。具有精度高、性能穩定、低磨擦等特點。主要應用于關節機器人的移動平臺、柔性生產線、汽車生產線等領域。

　　特點

　　特別適合重型載荷

　　各零部件均采用模塊化的設計理念設計，客戶能方便地調整安裝模式。

　　導軌和齒條能通過對接來延長滑塊的行程。

　　潤滑管路集成在滾輪箱體內。

　　標準化、模塊化的整機系統

　　根據承載力的大小，為客戶提供2個型號的標準化、 模塊化的整機系統。長度分別為2m和4m。用戶可以對接成任意長度。

　　系統的主要零部件

　?、賹?dǎo)軌

　　②齒條

　?、埤X輪

　　④滑輪

　?、莼瑝K

　?、逎L輪箱體

　　滾輪箱體

　　滾輪箱體采用了 模塊化的設計理念，客戶能非常容易地調整安裝方向和搭建不同地結構。同時只需改變導軌的間距就能獲得所需的滑塊尺寸。此箱體集成了兩套潤滑系統的油路。一是滾輪與導軌間的潤滑，二是滾輪內部的潤滑。

　　用戶也能將自動潤滑系統的管路連接到箱體上的接口，從而實現自動潤滑。

　　滾輪箱體的主要零部件

　?、贊?rùn)滑棉蓋板

　?、跐L輪箱體

　　③潤滑棉

　?、軡L輪

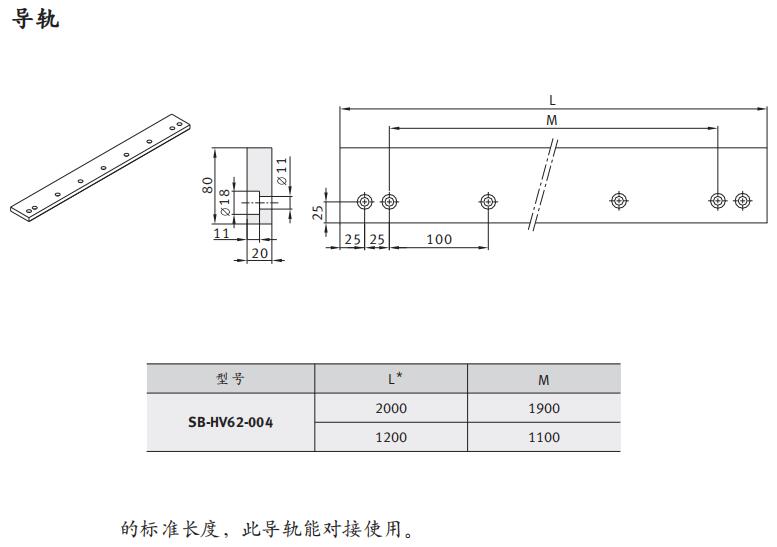

　　導軌

　　導軌采用優質高碳軸承 鋼GCr15制成，工作表面經淬火后硬度達50HRC以上，此導軌可以對接使用。

　　滾輪

　　滾輪采用雙列滾子(滿裝滾子，無保持器)設計。具有承載力大、精度高的特點。外圓面磨制成R500的球面。內部使用了適用于重載的鋰皂基油脂。

　　齒輪和齒條

　　齒輪、齒條經精密加工、熱處理而成，精度高，性能穩定。

　　承載能力

　　滾輪內部沒有保持器， 滿裝滾子。因此具有很高的承載能力。根據1000km的基本設計壽命，滾子的承載能力如下表:

　　滾子裝入箱體后，考慮到各零部件的綜合承載能力，應用中的振動、沖擊、安全系數等各種因素，裝配好的箱體承載能力減少到如下表所示的各值。

　　載荷/壽命

　　計算用戶完成選型，確定載荷后，必須進行安全性驗證，根據導軌和滾輪的硬度與疲勞強度的分析，導軌的壽命遠大于滾輪，因此滾輪的壽命決定了系統的壽命，所以只需計算出載荷最大的滾輪的壽命，即可知道整個系統的壽命。

　　潤滑

　　導軌

　　良好的潤滑 能有效地減少磨擦，延長系統的使用壽命。導軌的潤滑系統集成在滾輪箱體內，采用潤滑毛氈擦拭導軌工作面來潤滑。我們建議每運行100km加注一次礦物基潤滑油，注油嘴位于潤滑棉蓋板側面。當潤滑毛氈磨損到一定程度時，請及時更換。用戶也可將自動潤滑系統的管路連接到注油孔，從而實現自動注油潤滑。

　　滾輪

　　在出廠之前，滾輪內部已經加注了鋰皂基的潤滑油脂。我們建議每運行1000km加注一次油脂。在滾輪箱體內部已經集成了3個滾輪潤滑的加注管路，并用三通將每個滾輪的加注管路連接到了同一個油嘴，根據油脂的特性，滾輪的工作溫渡為-30℃~ 120℃。

　　齒輪和齒條

　　齒輪齒條必須在每運行100km后加注一次潤滑油。我們建議使用重載礦物基潤滑油。

　　規格62

　　規格62

　　規格90

　　規格90
